Introdução

O propósito da Chave Estática de Transferência em corrente Alternada (AC) é manter a carga crítica alimentada a partir de duas redes de alimentação, selecionando uma das redes como “prioritária” e transferindo a alimentação da carga crítica para a outra rede em caso falha ou variações de tensão da rede prioritária sem interrupção.

Obs. O By Pass (DJ3) poder ser derivado de qualquer uma das redes de entrada como apresentado no esquema acima ou, por solicitação do cliente, é possível que seja feito através de uma terceira entrada individual.

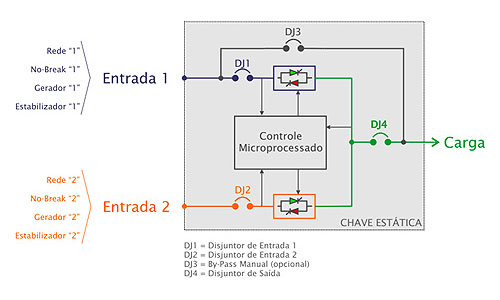

O painel é uma representação sinóptica do diagrama unifilar do fluxo de energia (imagem acima), proporcionando uma rápida visualização da situação das entradas, quem está alimentando a carga e a operacionalidade do controle.

A Chaves Estática é dotada de filtro RFI (Interferências por Frequências de Rádio), disjuntores de entrada, de saída e de By Pass para manutenção e possui diversas proteções contra sobrecargas e curtos-circuitos.

É formada por placas eletrônicas micro processadas e componentes estáticos (tiristores em blocos de potência), não se utilizando de chaves eletromagnéticas para complemento da transferência, daí o seu nome “Chave Estática”.

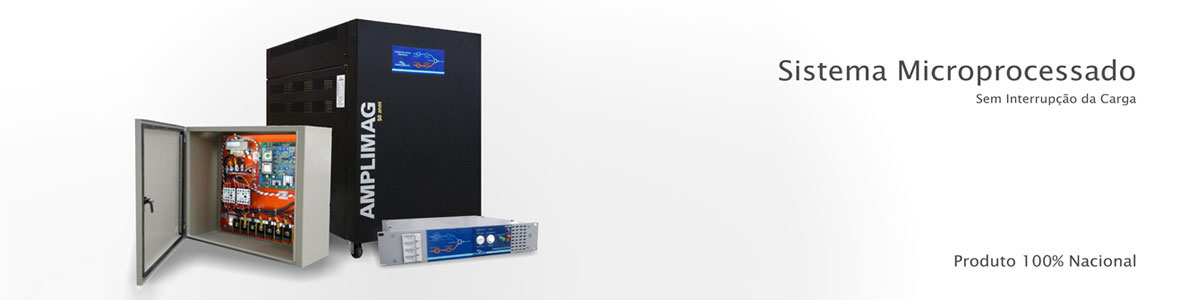

Pode ser abrigada em gabinete auto-portante (com ou sem rodízios), Rack 19 ou quadro de sobrepor em parede, todos fabricados em chapa de aço galvanizado pintado com tinta epóxi, garantindo maior proteção e durabilidade do conjunto.

Funcionamento

O sistema de controle monitora constantemente as duas redes de entrada e a saída nos parâmetros de tensão, fase, frequência e sincronismo para decidir qual é a melhor rede para alimentar a carga com segurança, caso algum destes parâmetros saia dos limites pré-ajustados, o microprocessador de controle impedirá que esta rede inadequada alimente a carga crítica e, sem interrupção e de forma automática, transfere a alimentação da carga para a outra rede entrada.

A chave estática funciona sendo alimentada por apenas uma das redes, pois a fonte do sistema de controle e gatilhamento é DUAL, ou seja, é alimentada pelas duas redes, neste caso de alimentação por apenas uma rede, não importando o modo de operação selecionado, o sistema continua monitorando a rede e em caso de eventual falha ou variação acima do permitido, o sistema de proteção da chave estática desconectará a carga automaticamente.

Opções de Funcionamento

Temos duas opções selecionáveis de funcionamento: “AUTOMÁTICO” e “MANUAL”, sendo:

Automático: A chave estática seleciona a rede mais adequada para carga respeitando a “prioridade selecionada”, caso a tensão ou a frequência da rede selecionada saia fora dos limites pré-ajustados ou ocorra uma falta de fase, a chave estática transfere a alimentação da carga para outra rede sem interrupção.

Quando a rede prioritária restabelecer sua normalidade de tensão e frequência a chave estática re-transfere a carga para a rede prioritária novamente, também sem interrupção.

Manual: A seleção de qual rede alimentará a carga é feita manualmente pelo usuário através do Botão de Transferência. Este botão executa a transferência e/ou desbloqueio da chave estática quando estiver nesta condição.

Especificações Básicas
