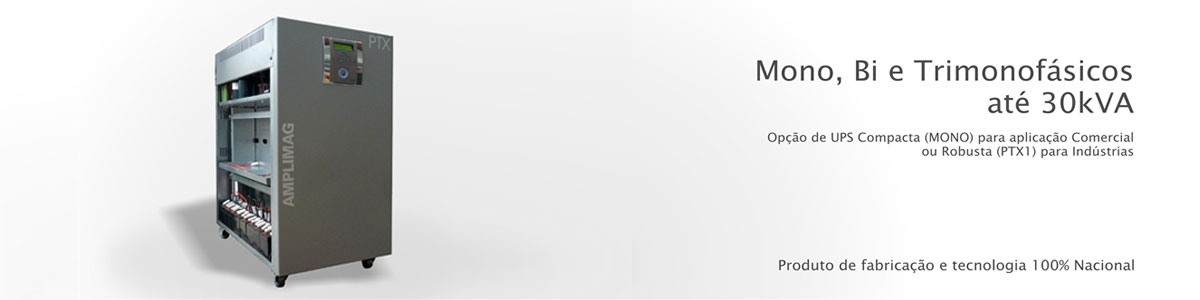

No Break Monofásico de Dupla Conversão - PTX1 / MONO

1. Introdução
2. Características da Entrada/Saída
3. Características Mecânicas
4. Proteções e Alarmes
5. Banco de Bateria
6. Ambiente de Operação
7. Comunicação Remota
8. Monitor de Cristal de Liquido
9. Medições em Tempo Real.

Introdução

Os No Breaks monofásicos conferem total flexibilidade de projeto e adaptação para aplicações específicas, máxima rapidez e desempenho inigualável, garantindo energia ininterrupta com qualidade para cargas sensíveis.

Garantem elevado desempenho no funcionamento de computadores, centros de processamento de dados, equipamentos de eletromedicina, sistemas de comunicação, áudio e vídeo, controle de processo, automação bancária, comercial e industrial.

Características da Entrada/Saída

• Entrada Monofásica, Bifásica ou Trifásica na tensão especificada pelo Cliente;
• Variação Admissível Na Tensão De Entrada (V): ± 20%;
• Potências de 3 até 30 KVA;
• Regulação Estática: ± 1% - Regulação TRUE RMS;
• Distorção Harmônica TDH Carga Linear: < 1%;
• Rendimento: >90%;
• Fator De Crista 3:1;
• Trafo Isolador INTERNO com Blindagem Eletrostática.
• Paralelismo Ativo com divisão de carga (apenas linha MONO).

Medições básicas em Tempo Real (consultar mais opções):

• Tensões de entrada e saída
• Correntes de entrada e saída
• Frequências de entrada e saída
• Tensão das baterias
• Temperatura interna do No Break
• Tempo restante de autonomia
• Data e hora local.

By Pass Estático:

• Chave estática sem interrupção
• Supervisão das tensões e frequências de rede e inversor
• Retorno automático ao modo normal de operação sem interrupção.

By Pass Manual:

• Opcional até 7.5KVA e normal de linha acima de 10 KVA (inclusive)
• Permite manutenção sem desligar a carga crítica
• Acionamento manual com retorno sem interrupção.

Proteções Elétricas do Sistema:

• Sub e sobre tensão de entrada
• Sub e sobre tensão de saída
• Curto circuito na saída
• Sobre e subtensão de baterias
• Descarga total das baterias
• Sobrecarga e curto circuito no retificador
• Sobrecarga e curto circuito no inversor
• Sobre temperatura
• Surtos de tensão na entrada AC em modo comum e diferencial.

Alarmes Sonoros e Visuais:

• Queda de rede
• Início de descarga das baterias
• Término de descarga das baterias
• Final de tempo de autonomia
• Dispositivo inibidor de alarme sonoro.

Baterias

Banco de Bateria Interno ou Externo em gabinete similar: Os No Breaks PTX1 permitem a colocação de baterias internas para autonomias padrão, a expansão do tempo de autonomia requer gabinete externo.

Consulte o departamento comercial, quanto ao banco de baterias mais adequado, para a autonomia desejada.

Ambiente de Operação

• Ruído audível: < 60 dBA a 1 metro
• Temperatura do ambiente de operação do No Break, exceto baterias: < 40ºC.
• Temperatura ambiente recomendável para operação do banco de baterias: < 25ºC.
• O Ambiente deverá ser ventilado, abrigado e sem exposição solar, livre de umidade e de líquidos ou gases inflamáveis ou partículas suspensas condutivas; - Altitude: < 1000 metros.
• Umidade relativa: 0% até 95% sem condensação.

Comunicação Remota

• Comunicação remota através de RS 232 ou RS 485 vias rede local ou internet.
• Permite a leitura local ou remota de todas as informações disponíveis no LCD em tempo real.
• Kit Ethernet (Opcional).
• 10BaseT/100BaseTX com os protocolos SNMP, HTTP, com páginas configuráveis pelo usuário, Telnet, DHCP e SMTP.
• Monitor de Cristal de Liquido.

Solicite junto ao nosso Dpto. Comercial mais informações sobre este produto: 55 11 2842 9000 ou comercial@amplimag.com.br.

As informações aqui contidas podem ser alteradas sem aviso prévio ou conforme especificação do cliente, prevalecendo o conteúdo da proposta técnica.
