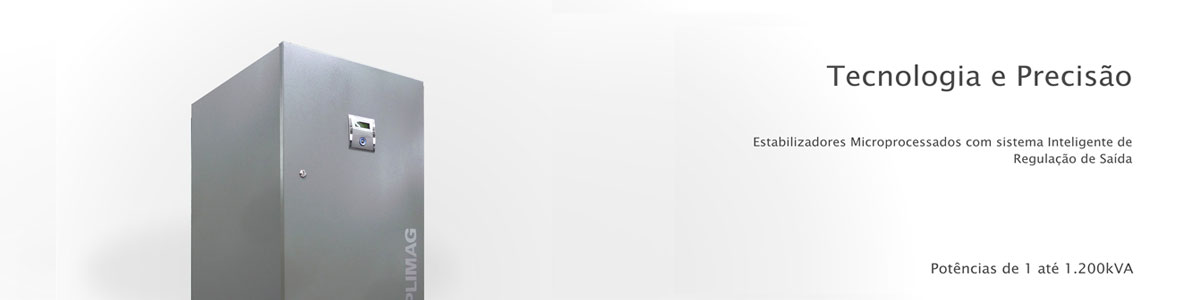

Estabilizador de Tensão AXIS

1. Introdução
2. Regulação ou Astatismo
3. Ajuste da tensão
4. Distorção
5. Correção das Perturbações
6. Ação Independente
7. Desequilíbrio
8. Detalhes Construtivos.

Introdução

Nos estabilizadores AXIS, a regulação da tensão de saída é feita de forma linear (Stepless) através do controle do ângulo de disparo de SCR's conectados ao ramo shunt do autotransformador (Booster), a tensão de correção nos terminais do Booster soma-se ou subtrai-se vetorialmente à tensão de entrada, mantendo a tensão de saída estabilizada com 1% de regulação.

• Monofásicos nas potências de 1,5 a 30 kVA.
• Trifásicos de 5kVA a 1200 kVA.
• Tensões de entrada e saída conforme solicitação do cliente.
• Transformador isolador com blindagem eletrostática interno (opcional).
• Painel Digital Inteligente com diferentes medições, funções e parâmetros totalmente em português.
• Filtro de harmônicos.
• Chave by pass automática ou manual.
• Chave Reversora By-Pass: Permite a conexão da carga diretamente à rede através do transformador de saída que faz a isolação carga/rede.
• Sensores de surtos, sobre/subtensão, falta de fase e sobrecarga em modo Estabilizador e By-Pass.

Aplicação

• Centros de processamento de dados
• TI
• Equipamentos de Eletromedicina
• Sistemas de comunicação, áudio e vídeo
• Controle de processo
• Automação bancária
• Equipamentos industriais.

Regulação ou Astatismo

• Diz-se que a regulação de um estabilizador estático de tensão é de X% quando as excursões máximas da tensão de saída ficam em torno de ± X% da tensão nominal de saída, para quaisquer combinações de tensão de rede ou carga aplicada dentro dos valores máximos descritos nas especificações técnicas.
• Regulação: +/- 1% (tensão de entrada variando de nominal +/- 15% e carga de 0 a 100%).
• Modelos especiais podem ser produzidos com precisão de ± 0,5% ou outra faixa de tensão de entrada mediante consulta.

Ajuste da Tensão Nominal de Saída

É possível deslocar a tensão nominal em ± 3% por meio de potenciômetro.

Distorção

A linha AXIS possui filtro de harmônicas interno; em resultado, o valor eficaz global de todas as harmônicas do sinal de saída, excluída a fundamental de 60 Hz, não ultrapassa 2% da tensão fundamental.

Correção das Perturbações

• Tempo de resposta: meio ciclo da rede, 8ms em 60 Hz.
• Tempo de correção menor que 32ms para variações de 5 a 100% e de 100 a 5% de carga nominal e para variações de ± 14% da tensão de alimentação.

Ação Independente nas Três Fases

Os estabilizadores AXIS trifásicos possuem malhas de regulação independente nas três fases, tornando possível a correção de desequilíbrios de tensão entre as fases de entrada (informar variação durante a proposta).

Desequilíbrio de Carga

• Desequilíbrio de Cargas em Sistemas Trifásicos:

Uma diferença de até 25% entre as correntes de carga causa uma diferença de até 3% nas tensões de saída, desde que a menor corrente de carga seja superior a 25% do valor nominal. Um desequilíbrio maior que 25% entre as correntes de carga e se a menor corrente for menor que 25% da nominal, a diferença entre as tensões de saída pode ser maior do que 3%.

• Desequilíbrio de Rede em Sistemas Trifásicos:

Uma diferença de até 10% entre tensões de alimentação, dentro da faixa de tensões de alimentação e desde vazio até plena carga no estabilizador, produz diferenças entre tensões de saída sempre inferiores a 1%.

Características Construtivas

Gabinetes com estrutura em chapa de aço galvanizada e com perfis frontais, laterais e de cobertura, acabados com pintura eletrostática a pó, detalhes de acabamento em ABS cromado.

Transformadores fabricados com chapa de aço silício de grão orientado, impregnados a vácuo e pressão.

Comunicação

Saída RS 232 com software para as Windows, UNIX, IMB OS/2 Netware e Linux, leitura de tensões, correntes, parâmetros do sistema e alarmes ativos.

O adaptador SNMP (opcional) monitora o Estabilizador através de conexão de rede Ethernet, protocolo SNMP e software HP Openview, similar ou TCP/IP, gerenciamento remoto a partir de web browser em qualquer computador da rede.

Solicite junto ao nosso Dpto. Comercial mais informações sobre este produto: 55 11 2842 9000 ou comercial@amplimag.com.br.

As informações aqui contidas podem ser alteradas sem aviso prévio ou conforme especificação do cliente, prevalecendo o conteúdo da proposta técnica.
