Estabilizador de Tensão - Tap Changer

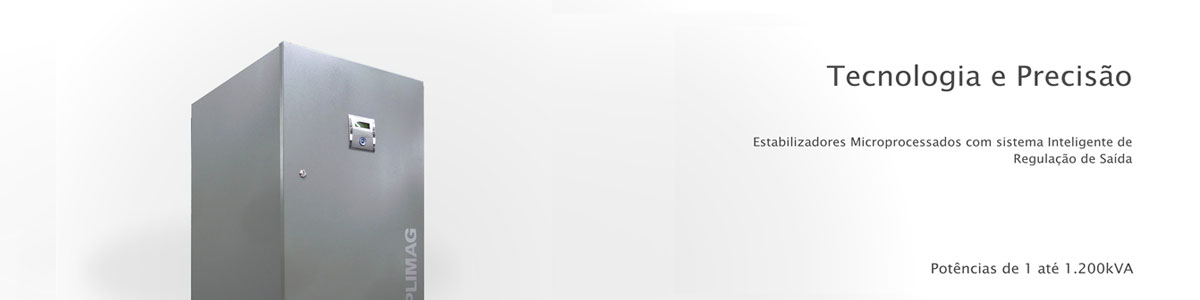

Estabilizador de Tensão ROBOT

1. Introdução
2. Sistema de Regulação
3. Distorção
4. Ação Independente
5. aracterísticas Construtivas
6. Detalhes Construtivos
7. Acessórios Padrões
8. Software de Comunicação.

Introdução

Os estabilizadores de tensão micro processados da linha ROBOT, possuem circuito eletrônico de lógica digital de controle, monitorando as variações de voltagem e selecionando automaticamente através de chaves estáticas, o TAP adequado que adiciona ou subtrai a tensão necessária para correção, mantendo assim o valor de saída estabilizado, monofásicos nas potências de 1,5 a 30 kVA.

• Trifásicos de 5kVA a 1200 kVA.
• Transformador isolador com blindagem eletrostática interno (opcional).
• Tensões de entrada e saída conforme solicitação do cliente.

Sistema de Regulação

Sistema de regulação (isolado) por degrau de tensão.

Diz-se que a regulação de um estabilizador estático de tensão é de X% quando as excursões máximas da tensão de saída ficam em torno de ± X% da tensão nominal de saída, para quaisquer combinações de tensão de rede ou carga aplicada dentro dos valores máximos descritos nas especificações técnicas.

• Regulação: +- 2% ou 3% (tensão de entrada variando de Nominal +/- 15% e carga de 0 a 100%).
• Modelos especiais podem ser produzidos com outras faixas de tensão de entrada mediante consulta.

Distorção

Não introduz distorção harmônica à forma de onda da entrada, ou seja, a distorção de entrada é a mesma de saída.

Ação Independente

Possui malhas de regulação independente nas três fases, tornando possível a correção de desequilíbrios de tensão entre as fases de entrada.

Características Construtivas

Gabinetes com estrutura em chapa de aço galvanizada e com perfis frontais, laterais e de cobertura, acabados com pintura eletrostática a pó, detalhes de acabamento em ABS cromado.

Transformadores fabricados com chapa de aço silício de grão orientado, impregnados a vácuo e pressão.

Acessórios

• Painel digital de cristal líquido com medidas de tensão estabilizada.
• Disjuntor termomagnético na entrada.
• Proteção de sobrecarga e curto circuito.
• Duplo sensor eletrônico para sobre/subtensão e falta de fase, na rede principal e também no by pass.
• Chave by pass de transferência da rede para o by pass e do by pass para a rede, efetuada sem interrupção de carga.
• Proteção contra surtos de tensão.
• Filtro RFI.
• Transferência Rede/By Pass e By Pass/rede, sem tempo de interrupção.
• Display alfanumérico de cristal líquido com back light, apresenta grandezas elétricas e modo de operação do equipamento.
• Permite reprogramar configurações dos sensores e demais parâmetros.
• Grandezas medidas: tensões entre fases e fase e neutro na entrada e saída, temperatura interna e potências por fase na saída etc.
• Comandos: silenciar alarme, aplicar e retirar carga, entrar e sair do modo by pass.
• Modos de operação: Estabilizador ou by pass. Indica se o by pass é manual ou automático e se foi atuado pelo usuário no painel, pela serial ou pela entrada auxiliar.
• Alarmes: Tensão de saída alta, baixa e sobrecarga, frequência, temperatura interna alta.
• Indicações luminosas: ligado, serviço, By pass, tensão normal, alta, baixa e sobrecarga.
• Outras Funções: log de falhas com data e hora.
• Alteração de senha de acesso às configurações de usuário.

Software de Comunicação

• RS 232 e software de comunicação em ambiente Windows.
• Medição da condição de operação: normal ou by pass.
• Permite a visualização simultânea das tensões de entrada, tensões de saída, potências, temperatura interna e frequência.
• Permite fazer o by pass do equipamento.
• Permite ligar desligar a carga.
• Armazena eventos de alarme.

Comunicação

• Saída RS 232 com software para as Windows, UNIX, IMB OS/2 Netware e Linux. Leitura de tensões, correntes, parâmetros do sistema e alarmes ativos.
• O adaptador SNMP (opcional) monitora o estabilizador através de conexão de rede Ethernet, protocolo SNMP e software HP Openview, similar ou TCP/IP.
• Gerenciamento remoto a partir de web browser em qualquer computador da rede.

Solicite junto ao nosso Dpto. Comercial mais informações sobre este produto: 55 11 2842 9000 ou comercial@amplimag.com.br.

As informações aqui contidas podem ser alteradas sem aviso prévio ou conforme especificação do cliente, prevalecendo o conteúdo da proposta técnica.
