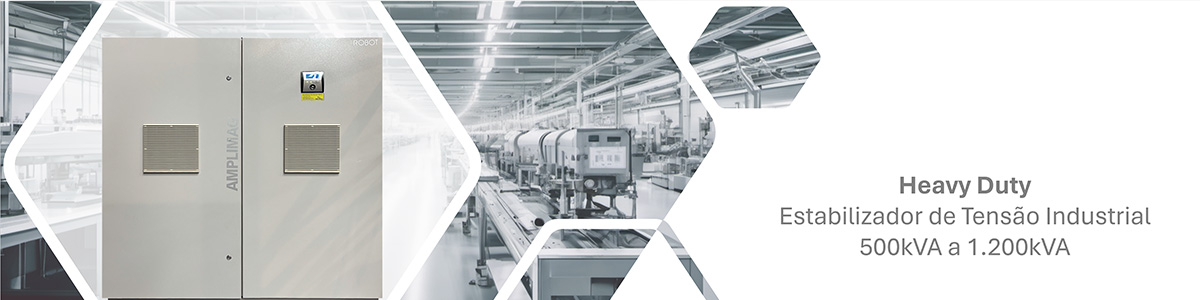

Estabilizador de Tensão ROBOT - Heavy Duty

Introdução

Estabilizadores de tensão para uso em indústria pesada, alimentando motores, chillers, fornos de indução, linhas produtivas, esteiras, robôs, plotters, automação, PLCs e outras cargas sensíveis dentro da unidade fabril. Sistema microprocessado com circuito eletrônico de lógica digital com controle independente por fase, que monitora as variações de voltagem e mantém a saída estabilizada.

• Aplicação em Indústria Pesada
• Trifásicos de 500kVA a 1200 kVA.
• Transformador isolador com blindagem eletrostática (opcional).
• IP especial
• Tensões de entrada e saída conforme solicitação do cliente.

Sistema de Regulação

Sistema de regulação (isolado) por degrau de tensão.

Diz-se que a regulação de um estabilizador estático de tensão é de X% quando as excursões máximas da tensão de saída ficam em torno de ± X% da tensão nominal de saída, para quaisquer combinações de tensão de rede ou carga aplicada dentro dos valores máximos descritos nas especificações técnicas.

• Regulação: +- 2% ou 3% (tensão de entrada variando de Nominal +/- 15% e carga de 0 a 100%).
• Modelos especiais podem ser produzidos com outras faixas de tensão de entrada mediante consulta.

Distorção

Não introduz distorção harmônica à forma de onda da entrada, ou seja, a distorção de entrada é a mesma de saída.

Ação Independente

Possui malhas de regulação independente nas três fases, tornando possível a correção de desequilíbrios de tensão entre as fases de entrada.

Características Construtivas

Gabinetes com estrutura em chapa de aço galvanizada e com perfis frontais, laterais e de cobertura, acabados com pintura eletrostática a pó, detalhes de acabamento em ABS cromado.

Transformadores fabricados com chapa de aço silício de grão orientado, impregnados a vácuo e pressão.

Acessórios

• Painel digital de cristal líquido com medidas de tensão estabilizada.
• Disjuntor termomagnético na entrada.
• Proteção de sobrecarga e curto circuito.
• Duplo sensor eletrônico para sobre/subtensão e falta de fase, na rede principal e também no by pass.
• Chave by pass de transferência da rede para o by pass e do by pass para a rede, efetuada sem interrupção de carga.
• Proteção contra surtos de tensão.
• Filtro RFI.
• Transferência Rede/By Pass e By Pass/rede, sem tempo de interrupção.
• Display alfanumérico de cristal líquido com back light, apresenta grandezas elétricas e modo de operação do equipamento.
• Permite reprogramar configurações dos sensores e demais parâmetros.
• Grandezas medidas: tensões entre fases e fase e neutro na entrada e saída, temperatura interna e potências por fase na saída etc.
• Comandos: silenciar alarme, aplicar e retirar carga, entrar e sair do modo by pass.
• Modos de operação: Estabilizador ou by pass. Indica se o by pass é manual ou automático e se foi atuado pelo usuário no painel, pela serial ou pela entrada auxiliar.
• Alarmes: Tensão de saída alta, baixa e sobrecarga, frequência, temperatura interna alta.
• Indicações luminosas: ligado, serviço, By pass, tensão normal, alta, baixa e sobrecarga.
• Outras Funções: log de falhas com data e hora.
• Alteração de senha de acesso às configurações de usuário.

Software de Comunicação

• RS 232 e software de comunicação em ambiente Windows.
• Medição da condição de operação: normal ou by pass.
• Permite a visualização simultânea das tensões de entrada, tensões de saída, potências, temperatura interna e frequência.
• Permite fazer o by pass do equipamento.
• Permite ligar desligar a carga.
• Armazena eventos de alarme.

Comunicação

• Saída RS 232 com software para as Windows, UNIX, IMB OS/2 Netware e Linux. Leitura de tensões, correntes, parâmetros do sistema e alarmes ativos.
• O adaptador SNMP (opcional) monitora o estabilizador através de conexão de rede Ethernet, protocolo SNMP e software HP Openview, similar ou TCP/IP.
• Gerenciamento remoto a partir de web browser em qualquer computador da rede.

Solicite junto ao nosso Dpto. Comercial mais informações sobre este produto: 55 11 2842 9000 ou comercial@amplimag.com.br.

As informações aqui contidas podem ser alteradas sem aviso prévio ou conforme especificação do cliente, prevalecendo o conteúdo da proposta técnica.
